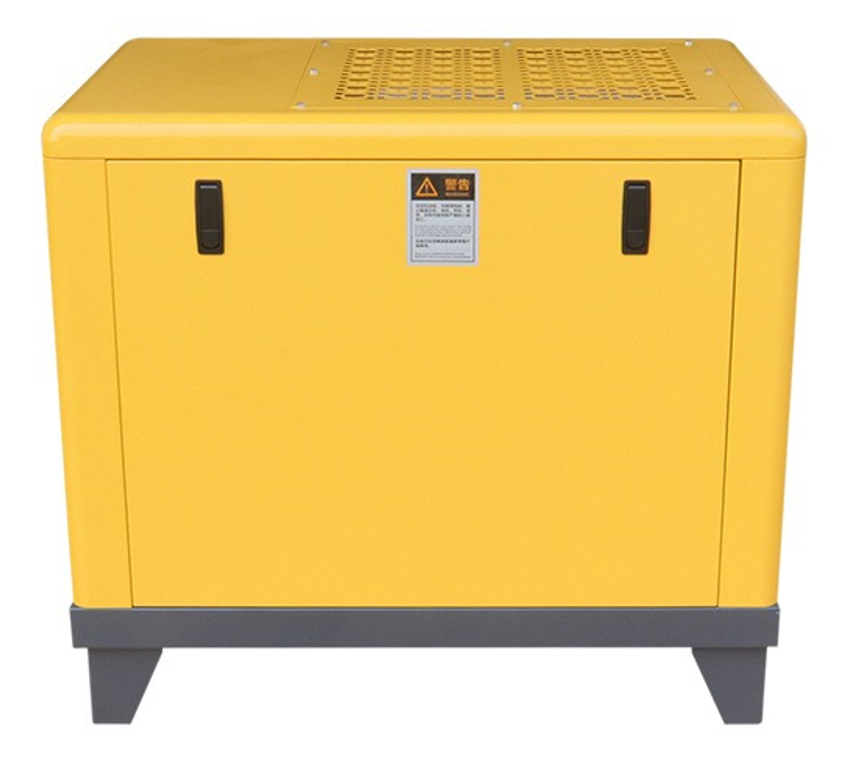

超静音油源

超静音油源为专为电液伺服结构测试系统而设计的经过静音处理的试验室专用高质量油源。该系列油源采用高质量部件和微米级过滤器，长时间无故障运行，几乎无需维护。完整的自锁和控制系统可自动检测安全故障。低音和无泄漏部件的使用使得该系列油源可直接安放在试验室测试部件旁边。典型应用包括：
Ø         实验室和测试试验供油
Ø         高流量中央油源系统
Ø         需要静音环境的试验
将泵/电机单元浸入液压油箱中，配合使用静音部件，从而达到静音效果。压力油通过抑制器过滤，用弹性软管联接至管路分油端。泵系统通过隔振垫安装在一个完全密封、经过声学处理的罩体中。既可消除声音在空气中传播，又可阻止热量传导至环境中。所有联接，包括部件，均采用O型圈部件或焊接处理，消除外部漏油。油源流量范围为7GPM至180GPM，标准油源供电要求为380/460VAC，三相，50/60Hz。其他用电形式也可提供。

特点

²        维护方便
背部和上部提供通道用于过滤、冷却和压力控制等操作。油箱上部顶盖完全可拆卸，便于对油箱内的维护和清洗。
²        降低振动
泵-电机通过减震设计总成在油箱内，通过软管联接至外部，减少对外部结构的振动干扰。
²        安装简单
小型油源底部安装有脚轮，大型油源留有叉车通道。所有油口及冷却水口均安装在油源的一边，也可根据要求更改。
²        高效水冷
冷却水流量调节阀通过检测油箱的温度，调节进水流量，从而使油温保持恒定。大型热交换器可以减少水消耗量，同时排除系统产生的热量。
²        高效过滤系统
达到ISO 14/11洁净要求，同时保护关键伺服部件不受污染。在泵出油端安装一个带有3微米滤芯可置换的满流量过滤器。
²        电机控制
控制部件和电机启动器安装在NEMA 12防油电柜中。急停按钮、控制电压转换器、主泵停止/启动-低压/高压压力开关、码表、油位和油温报警指示灯均安装在此电柜中。


型号	额定流量	额定压力	噪声级别	管路联接**				冷却水
				进油	回油	泻油	冷却水	流量	最高温度
107	23lpm	21MPa	58dBA*	SAE Male-8	SAE Male-8	SAE Male-6	NPT 1/2inch	13lpm	27℃
112	38lpm	21MPa	60dBA*	SAE Male-8	SAE Male-8	SAE Male-8	NPT 1/2inch	19lpm	27℃
120	63lpm	21MPa	63dBA*	SAE 16	SAE 16	SAE Male-8	NPT 3/4inch	30lpm	27℃
130	95lpm	21MPa	63dBA*	SAE 16	SAE 16	SAE Male-8	NPT 3/4inch	50lpm	27℃
160	190lpm	21MPa	68dBA*	SAE Flange 1/4inch	SAE Flange 1/4inch	SAE Male-12	NPT 1inch	95lpm	27℃
1120	380lpm	21MPa	70dBA*	SAE Flange 2 1/2inch	SAE Flange 2 1/2inch	SAE Male-12	ANSI150lb 2 inch	190lpm	27℃
1180	570lpm	21MPa	72dBA*	SAE Flange 2 1/2inch	SAE Flange 2 1/2inch	SAE Male-12	ANSI150lb 2 inch	280lpm	27℃

选项

²        控制
低压报警灯、油温过高报警灯、过滤器过脏报警灯和组合单独显示。
²        额外过滤
可在回油路上安装3微米可置换滤芯过滤器，油源泻油回路也可添加过滤器。
²        特殊运行条件
可提供工作温度超过288摄氏度和超过34.5MPa的系统。
²        提高流量
通过并联多个油源可使流量变大，每次可增加60gpm。
²        命令运行PLC控制系统
通过一个流量计检测需油量，当系统流量接近已开启泵的额定流量时，下一个泵启动或处于待机状态。控制程序允许有足够时间增加或减少泵组，而不会在系统中引起不稳定或低频振动。系统检测泵的运行时间，每次添加的泵都是运行较少的泵站，使得泵的磨损更加均匀，从而延长整个油源系统寿命。

型号	A	B	C	D	重  量
107	1016cm	711mm	933mm	266mm	545kg
112	1016cm	711mm	933mm	266mm	545kg
120	1219cm	864mm	1119mm	317mm	1545kg
130	1219cm	864mm	1119mm	317mm	1545kg
160	1473cm	1067mm	1676mm	368mm	2270kg
1120	1778cm	1473cm	1524mm	368mm	2950kg
1180	2337cm	1473cm	1524mm	368mm	4400kg
